    产品名称:
    罗茨风机真空泵
    产品简介:

    罗茨风机真空泵主要参数:

    电机功率:7.5~45 kW

    真空压力:9.8~68.6 kPa

    额定流量:0.5~63.81 m³/min

    轴  功 率:0.34~77.87 kW


    产品详情

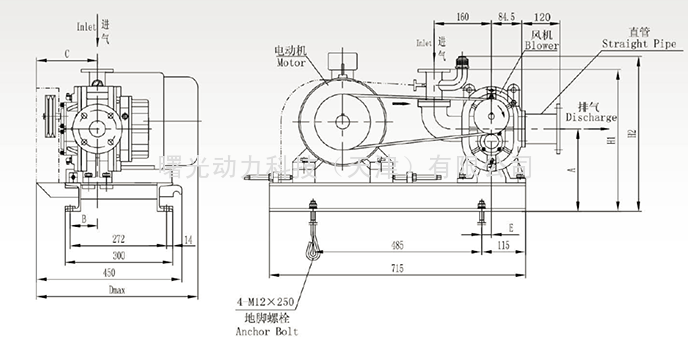

    一、BSR型三叶罗茨风机构造说明

    三叶罗茨风机真空泵的工作原理:在腔体内配置两个三叶型转子,在腔体的两侧开有吸入口和排出口,通过一对同步齿轮的作用,使两转子做相反方向旋转并依靠两转子的相互啮合工作,使吸入口与排出口相隔绝,推移腔体内的气体达到鼓风的目的。

    二、BSR型罗茨真空泵安装注意事项

    1、地基要牢固,表面要平整,并且要高出地面10-25㎝。

    2、风机周围要留有足够的空间,以满足检修和拆卸的需要。

    3、风机的工作环境温度不得超过40摄氏度,如超过时,要采取措施进行降温,否则缩短风机的使用寿命。

    4、风机室外配置时,请设置防雨棚。罗茨风机真空泵

    三、BSR型罗茨风机管道安装注意事项

    1、风机管道应连接严密,不得漏气,在适当的位置设置支架。

    2、管道材料应能承受排气温度和压力。(尽量采用钢管)

    3、管道内部要清洁、无异物,防止杂物进入。

    4、管道上要安装单向阀,防止由于风机逆转而引起的回流高压气体进入风机,导致毁坏风机。注意:单向阀要安装在水平管道上。

    5、多台风机并列运转的场合,各分管道上必须设置闸阀(其中一台风机检修时,可截止该管道)。

    6、管道上应设有排空阀,防止风机带负荷起动,风机应空载起动后再逐渐关闭排空阀。带负荷运转,停机时,也应先打开排空阀确认风机不带负荷后,再关停风机。罗茨风机真空上料机

    四、BSR型罗茨真空泵操作前的注意事项

    1、检查地脚螺栓等连接是否牢固。

    2、清除管道内焊渣等异物。

    3、阀门要置于全开状态,否则风机超负荷运转,风机受损。

    4、检查,加注齿轮油。出厂时,油箱内已经加注齿轮油,请检查齿轮箱中机油油位。在停机状态,加至油窗中央即可,不要加多,否则将导致漏油。

    5、轴承加注黄油。风机正常运转,视实际工况每周加注一至二次。

    6、检查窄V带松紧和皮带轮偏正。皮带轮偏正可用直尺调正。皮带的松紧可以参考下表调整。当使用一段时间后,皮带会变松,此时要重新调整。

    7、检查电源电压和频率是否符合电机上的名牌参数。

    8、检查皮带轮转向。面对皮带轮观察,皮带轮转向要与旋转标志箭头相符。

    9、启动前用手转动皮带轮,如无异常,即可启动风机。

    五、BSR型 风机运装注意事项

    1、运行初期由于润滑油的粘滞,可能出现噪音和电流过高现象,待运行10-20分钟后即可消失。

    2、气体流量的调节,气体流量可通过改变风机转速或增减溢流管道调节。

    3、同一机型噪音也有差异,因为风机在机械室内的位置及配管情况不同会造成噪音的差异。

    4、风机应在说明书铭牌标定的压力内工作。

    压力表通过接杆开关与风机管道连接。仪表适用测量对钢和铜合金无腐蚀性介质的压力。仪表在测量额稳定压力时不得超过仪表测量上限3/4,测量波动压力时,不得超过仪表上限的2/3.在使用中的仪表必须定期检查,至少三月一次。

    仪表适宜在周围环境温度为-40℃至+60℃,相对温度不大于80%场所使用。仪表装接处和测定点应在同一水平线上。

    风机工作时,压力表开关要处在关闭状态,仪表在使用时将顶部通气橡胶头剪开。如需测定压力时,才将开关打开,测完后再将其关闭。为减少冲击震动和被测介质急剧变化对仪表的影响,使用时添置有缓冲结构。
